主要配置单： （使用温度：常温—140度）
|
序号 |
名称 |
材质 |
产地 |
备注 |
|
1 |
烘箱内胆 |
304-2B |
张浦 |
厚度δ：1.5 |
|
2 |
烘箱外包装 |
304-2B |
张浦 |
厚度δ：1.2 |
|
3 |
循环风机 |
GB6892-86 |
南京 |
0.45×3台 |
|
4 |
散热器(80㎡) |
不锈钢翘翅片 |
自制 |
3组 |
|
5 |
保温棉 |
硅酸铝棉 |
南京 |
厚度:80㎜ |
|
6 |
门封条(医用) |
20×18×2 |
单位（㎜） |
苏州 |
|
7 |
烘车 |
38×38方管 |
张浦 |
厚度δ：2.0 |
|
8 |
托盘托条 |
304-2B |
张浦 |
厚度δ：2.0 |
|
9 |
两侧导风板 |
304-2B |
张浦 |
厚度δ：1.5 |
|
10 |
二层风道板 |
304-2B |
张浦 |
厚度δ：1.5 |
|
11 |
烘箱内底板 |
304-2B |
张浦 |
厚度δ：2.0 |
|
12 |
不锈钢烘盘 |
304-2B |
张浦 |
144只 |
|
13 |
烘盘尺寸 |
460×640×45 |
单位（mm） |
厚度δ：0.8 |
|
14 |
烘车脚轮 |
不锈钢轮 |
南京 |
24只 |
|
15 |
型钢 |
槽钢、角铁 |
马钢 |
国标 |
|
16 |
电器 |
西门子 |
国产 |
1套 |
|
17 |
程序温控表 |
岛电 |
日本 |
1只 |
|
18 |
控制柜 |
304-2B |
张浦 |
1只 |
|
19 |
电磁阀 |
Dg20 |
上海精工 |
1只 |
|
20 |
回水阀 |
Dg20 |
上海精工 |
1只 |
|
21 |
排湿风机 |
450w |
南京 |
1台 |
|
单位名称 |
南京恒得力机械设备有限公司 |
备注 | ||
|
公司注册号 |
320192000017348 |
|||
|
联系电话 |
025-85755510；15805157811 | |||
|
产品名称 |

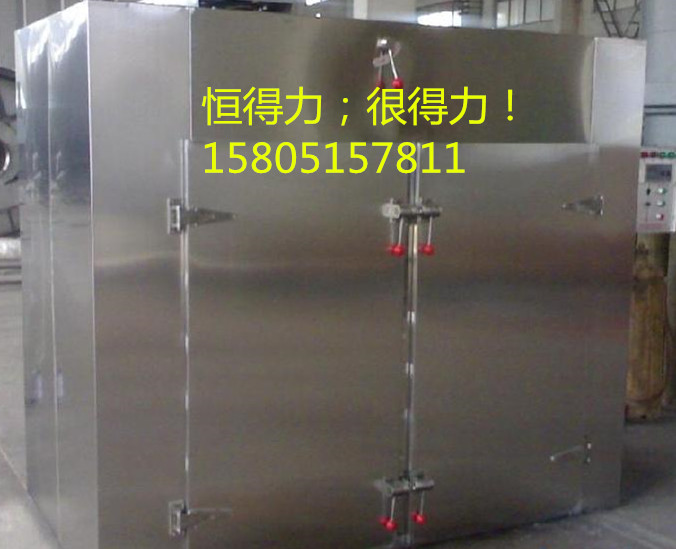

CT/ct系列热风循环烘箱 | |||
|
一、产品概述 热风在箱内循环，热效率高，节约能源。利用强制通风作用，箱内设有可调式分风板，物料干燥均匀。热源可采用蒸汽、热水、电、远红外，选择广泛。整机噪音小，运转平衡。温度自控，安装维修方便。适用范围广，可干燥各种物料，是通用干燥设备。 | ||||
|
二、应用范围 适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器元件、烘漆等。 | ||||
|
三、用户使用须知 （一）若选用蒸汽加热的方式，请注意蒸汽加热器的最高 工作压力为0.8Mpa,禁止超压使用； （二）若温度要求在120~140℃，蒸汽压力应在0.4~0.8Mpa之间；若温度要求在80~120℃，则蒸汽压力应在0.2~0.4Mpa之间。 | ||||
|
单位名称 |
南京恒得力机械设备有限公司 |
备注 | ||
|
公司注册号 |
320192000017348 |
|||
|
联系电话 |
025-85755510；15805157811 | |||
|
产品名称 |
CT/ct系列热风循环烘箱 | |||
|
四、常见故障排除 | ||||
|
故障现象 |
原因分析 |
排除方法 | ||
|
温度上升不高 |
1、蒸汽压力太低；2、疏水器失灵；3、电加热电压低；4、排湿阀处敞开状态；5、仪表故障。 |
1、按要求提高蒸汽压力；2、清除疏水器杂物；3、按要求供电；4、关闭排湿阀；5、对仪表进行校正或更换。 | ||
|
干燥速度缓慢 |
1、热量散失；2、箱内温度低；3、排湿选择不当；4、风量不足。 |
1、检查重点保温部位，有无采取保温措施；2、对照故障1；3、调整排湿阀开度； 4、检查风管是否有堵塞或破损。 | ||
|
序号 |
型号 |
行业标 准型号 |
蒸发 面积（m2） |
每次干燥量（kg/批） |
散热器 面积（m2） |
耗用蒸汽（kg/h） |
电加 热功率（kw） |
风机 风量（m3） |
风机 功率(kw) |
箱 内 温 差 |
外形尺寸 (宽×深×高)mm |
配有烘 车数量（台） |
应配烘 盘数量(只) |
温度 自控箱 |
整机 重量（kg） |
|
1 |
CT-C-O |
RXH-7-C |
7.1 |
50 |
10 |
10 |
6-9 |
3450 |
0.45 |
±2℃ |
1400×1200×2000 |
1 |
24 |
配有 |
820 |
|
2 |
CT-C-I |
RXH-14-C |
14.1 |
100 |
20 |
18 |
15 |
3450 |
0.45 |
±2℃ |
2300×1200×2000 |
2 |
48 |
配有 |
1580 |
|
3 |
CT-C-II |
RXH-27-C |
28.3 |
200 |
40 |
36 |
30 |
6900 |
0.45×2 |
±2℃ |
2300×2200×2000 |
4 |
96 |
配有 |
1800 |
|
4 |
CT-C-IIA |
RXH-27-C |
28.3 |
200 |
40 |
36 |
30 |
6900 |
0.45×2 |
±2℃ |
4460×1200×2230 |
4 |
96 |
配有 |
1880 |
|
5 |
CT-C-III |
RXH-41-C |
42.4 |
300 |
80 |
54 |
45 |
10350 |
0.45×3 |
±2℃ |
3300×2200×2000 |
6 |
144 |
配有 |
2100 |
|
6 |
CT-C-IIIA |
RXH-41-C |
42.4 |
300 |
80 |
54 |
45 |
10350 |
0.45×3 |
±2℃ |
2300×3220×2000 |
6 |
144 |
配有 |
2210 |
|
7 |
CT-C-IV |
RXH-54-C |
56.5 |
400 |
100 |
72 |
60 |
13800 |
0.45×4 |
±2℃ |
4460×2200×2290 |
8 |
192 |
配有 |
2800 |
|
8 |
CT-C-I |
RXH-14-C |
14.1 |
100 |
20 |
20 |
15 |
1400 |
1.1 |
±2℃ |
2480×1200×2375 |
2 |
48 |
无 |
1220 |
|
9 |
CT-C-II |
RXH-27-C |
28.3 |
200 |
40 |
40 |
30 |
5000 |
1.1 |
±2℃ |
2480×2200×2438 |
4 |
96 |
无 |
1530 |
|
10 |
CT-C-III |
RXH-41-C |
42.4 |
300 |
80 |
60 |
45 |
9800 |
2.2 |
±2℃ |
3430×2200×2620 |
6 |
144 |
无 |
2110 |
|
11 |
CT-C-IV |
RXH-54-C |
56.5 |
400 |
100 |
80 |
60 |
9800 |
2.2 |
±2℃ |
4460×2200×2620 |
8 |
192 |
无 |
2300 |
 |
|
|
 |
